Citroen C4: Engate de reboque com bola de reboque de fácil desmontagem
Apresentação
A montagem e desmontagem do dispositivo de reboque de origem não necessitam de ferramentas.

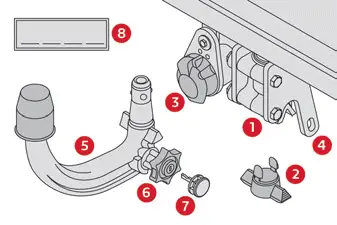

- Suporte
- Cobertura de proteção
- Tomada de ligação
- Anel de segurança
- Bola de reboque amovível
- Manípulo de trancamento/destrancamento
- Fecho de segurança
- Etiqueta que indica as referências preferenciais

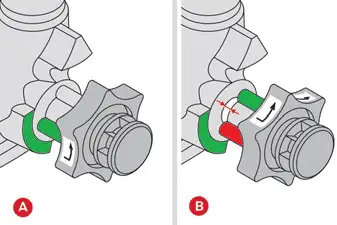

- Posição trancada (marcas verdes opostas); o manípulo está em contacto com a bola de reboque (sem espaço).
- Posição destrancada (marca vermelha oposta à marca verde); o botão já não está em contacto com a bola de reboque (espaço de cerca de 5 mm).
Afixe a etiqueta fornecida num local bem visível, perto do suporte ou na mala.
Os reboques com luzes LED não são compatíveis com a cablagem deste dispositivo.
Para garantir a total segurança durante a condução com um dispositivo de reboque, consulte a secção correspondente.
Antes de qualquer utilização
Verifique se a bola de reboque está montada corretamente, verificando os seguintes pontos:
- A marca verde no manípulo coincide com a marca verde da bola de reboque.
- O manípulo está em contacto com a bola de reboque (posição A).
- O fecho de segurança está bloqueado e a chave foi retirada; o manípulo não pode ser acionado.
- A bola de reboque não deve mover-se no respetivo suporte; teste agitando-a com a mão.
Se a bola de reboque não estiver bloqueada, o reboque pode soltar-se, risco de acidente!
Durante a utilização
Nunca destranque o sistema de bloqueio enquanto o reboque ou o porta-cargas estiver instalado na bola de reboque.
Nunca exceda o peso máximo autorizado para o veículo - o peso bruto do reboque.
Respeite sempre a carga máxima autorizada indicada no dispositivo de reboque: se for excedida, este dispositivo pode soltar-se do veículo, risco de acidente! Antes de conduzir, verifique a regulação da altura das luzes e se as lâmpadas no reboque funcionam corretamente.
Para obter mais informações sobre a Regulação da altura dos faróis, consulte a secção correspondente.
Após a utilização
Quando viajar sem reboque ou portacargas, retire a bola de reboque e encaixe o obturador de proteção no suporte, para que a chapa de matrícula e/as respetivas luzes estejam bem visíveis. Além disso, a tomada de ligação deve ser inclinada para a posição para evitar danos no equipamento durante a condução.

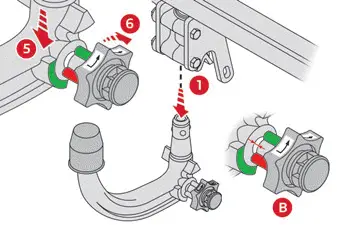

Montagem da bola de reboque

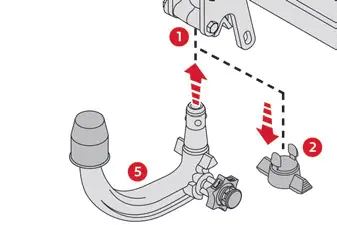

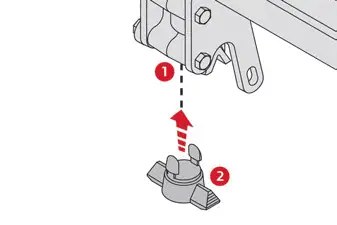

► Debaixo do para-choques traseiro, retire o obturador de proteção 2 do suporte 1.
► Insira a extremidade da bola de reboque 5 no suporte 1 e empurre-a para cima. Fica bloqueada na respetiva posição automaticamente.

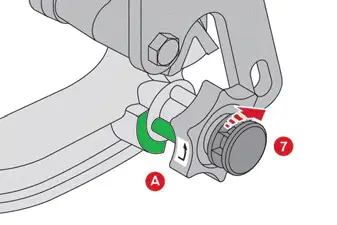

► O manípulo 6 roda um quarto de volta para a esquerda. Tenha cuidado para não deixar a sua mão muito próxima!
► Verifique se o mecanismo se encontra corretamente trancado (posição A).

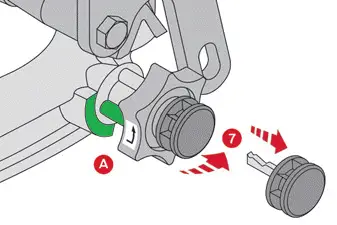

► Tranque a fechadura 7 com a chave.
► Retire a chave. A chave não pode ser retirada caso a fechadura esteja destrancada.
► Engate a tampa na fechadura.
► Retire a cobertura de proteção da bola de reboque.
► Fixe o reboque na bola de reboque.

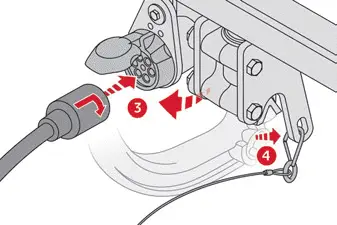

► Prenda o cabo do reboque no anel de segurança 4 do suporte.
► Baixe a tomada de ligação 3 para colocá-la na respetiva posição.
► Introduza o obturador do reboque e rode um quarto de volta para ligá-lo à tomada de ligação 3 no suporte.
Desmontagem da bola de reboque
► Segure no obturador de reboque, rode-o um quarto de volta e puxe-o para desligá-lo da tomada de ligação 3 no suporte.
► Incline a tomada de ligação 3 para a direita para mantê-lo afastado.
► Retire o cabo de segurança do reboque do anel de segurança 4 no suporte.
► Solte o reboque da bola de reboque.
► Substitua a cobertura de proteção da bola de reboque.
► Retire a tampa da fechadura e pressione-a sobre a cabeça da chave.
► Insira a chave na fechadura 7.
► Abra a fechadura através da chave.

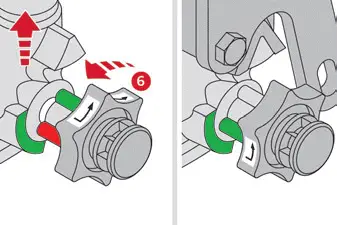

► Segure com firmeza na bola de reboque 5 com uma mão. Com a outra mão, puxe e rode o manípulo 6 completamente no sentido dos ponteiros do relógio. Não liberte o manípulo.
► Retire a bola de reboque da base do respetivo suporte 1.
► Liberte o manípulo. Este bloqueia automaticamente na posição de destrancamento (posição B).
► Volte a colocar o obturador de proteção 2 no suporte 1.
► Arrume a bola de reboque no respetivo estojo para protegê-la de choques e sujidade.
Manutenção
Apenas é possível um funcionamento correto se a bola de reboque e o respetivo estiverem limpos.
Antes de limpar o veículo com um jato de alta pressão, a bola de reboque deve ser desmontada e o obturador de proteção deve ser montado no suporte.
Utilizar o dispositivo de reboque
Contacte um concessionário CITROËN ou uma oficina autorizada.
Citroen C4 (C41) 2020-2026 Manual de Proprietário
Engate de reboque com bola de reboque de fácil desmontagem
Páginas atuais
